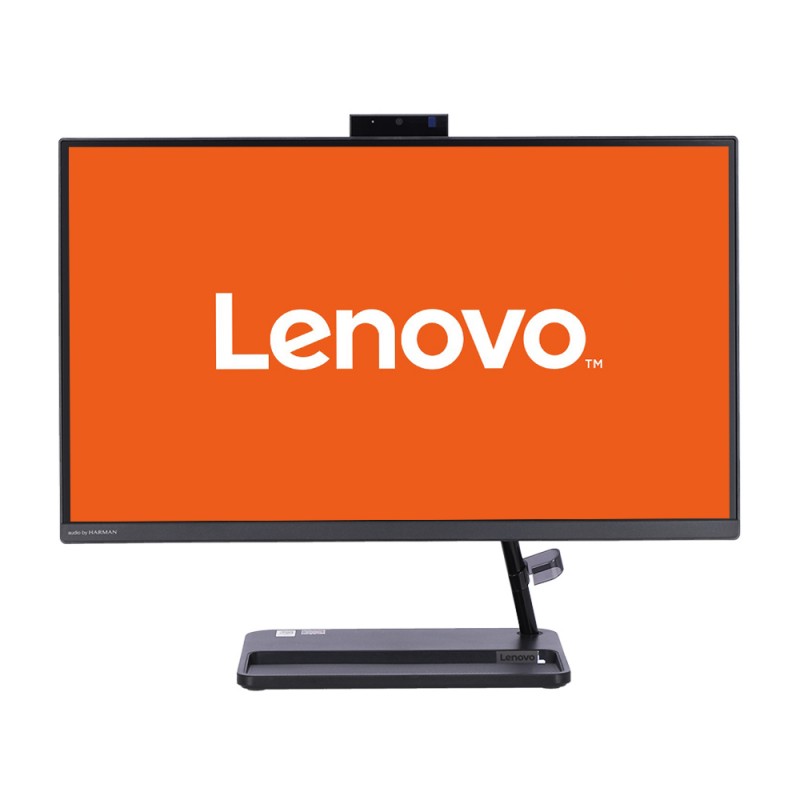

ซ่อมเมนบอร์ด Lenuvo IdeaCentre AlO 3 24ALC6

1️⃣ แยกอาการก่อน (สำคัญมาก)

เช็กให้ชัดว่า “เปิดไม่ติด” แบบไหน

2️⃣ ตรวจไฟภายนอกก่อน (อย่าข้าม)

2.1 อะแดปเตอร์

• รุ่นนี้ใช้ Adapter 20V (ส่วนมาก 90W / 135W)

• วัดไฟปลายแจ็ค

  • ต้องได้ 19.5–20.5V

• ถ้าไฟตก → เมนบอร์ดจะไม่สั่งเปิด

???? ถ้าไม่มีมิเตอร์ ลอง อะแดปเตอร์แท้ Lenovo รุ่นเดียวกัน

3️⃣ เปิดฝา เช็กพื้นฐาน

3.1 ถอดทุกอย่างออกก่อน

• RAM

• SSD / HDD

• สายจอใน

• ลำโพง / กล้อง

• เหลือแค่ เมนบอร์ด + Adapter

ลองเปิดดูอีกครั้ง

4️⃣ จุดเสียยอดฮิตของรุ่น AIO Lenovo

???? 4.1 วงจรไฟเข้า (Power Input)

เช็กใกล้ ๆ ช่อง DC-Jack

• ฟิวส์ (F)

• MOSFET คู่ (High / Low side)

• Coil (L)

วัดไฟ:

• 20V ต้องผ่านเข้าบอร์ด

• ต้องมี +5V_ALW / +3.3V_ALW

❌ ถ้าไม่มีไฟ ALW = บอร์ดไม่ตื่น

???? 4.2 BIOS เสีย / Firmware พัง (พบบ่อย)

อาการ:

• ไฟติด

• พัดลมหมุนแว้บเดียว

• จอดำ

แนวทาง:

• ถอดชิป BIOS (25Qxxx)

• โปรแกรมใหม่ด้วยไฟล์ตรงรุ่น 24ALC6

• ใช้ CH341A / RT809H

⚠️ Lenovo AIO BIOS ไม่เหมือน Desktop

???? 4.3 RAM / Slot

• ลอง RAM ตัวอื่น

• ลองสลับสล็อต

• ทำความสะอาดขา RAM

???? 4.4 วงจร CPU / VRM

ถ้า:

• ไฟ ALW มา

• กดเปิดแล้วไฟดรอป

• เครื่องดับทันที

→ มักเป็น

• MOSFET VRM ช็อต

• Coil ร้อนผิดปกติ

ใช้วิธี:

• วัดความต้านทานไปกราวด์

• ฉีด IPA / Freeze Spray ดูจุดร้อน

5️⃣ ปุ่ม Power (คนมองข้าม)

• AIO Lenovo ปุ่มมักเป็นบอร์ดเล็ก

• วัดว่ากดแล้วสัญญาณ PWRBTN# ลงกราวด์หรือไม่

• ลองชอร์ตขาแทนปุ่ม

6️⃣ วิธีเทสต์แบบเร็ว (ช่างใช้)

1. เสียบ Adapter

2. วัดไฟ ALW

3. ชอร์ตขา Power

4. ดูไฟ CPU Core ขึ้นไหม

5. เช็กพัดลมตอบสนอง

7️⃣ ถ้าซ่อมไม่คุ้ม

• เมนบอร์ดรุ่นนี้ มือสองราคาค่อนข้างสูง

• ถ้า CPU / Chipset เสีย → ไม่คุ้มซ่อม

• แนะนำเปลี่ยนบอร์ดทั้งชุด
